GB/T4996氣囊抗彎試驗

更新：2025-12-12 09:23:57 點擊：

項目介紹

　　GB/T4996托盤氣囊抗彎試驗

　　GB/T 4996 托盤氣囊抗彎試驗要點

　　一適用範圍與目的

　　適用對象：采用氣囊加載模擬均（jun1）勻柔性載荷（如箱裝、袋裝貨物）的各類平托盤。

　　試驗項目：包含7a 抗彎強度與7b 抗彎剛度兩項，分別評價在柔性均布載荷下的極限承載與在規定載荷下的變形控製能力。

　　配套標準：性能等級與試驗載荷水平按GB/T 4995-2014《平托盤性能要求與試驗選擇》選取與判定。

　　本試驗旨在模擬實際場景中托盤承受均勻柔性載荷的情況。在本試驗中，加載頭被用來模擬這種均勻柔性載荷，例如箱裝貨物或袋裝貨物等。

　　二試驗步驟與關鍵參數

　　⑴方向選擇：分別在托盤長度與寬度方向各測一次撓度，取撓度較大者為支撐剛度低的方向；若兩方向撓度差小於較大者的15%，可僅在該方向繼續試驗。

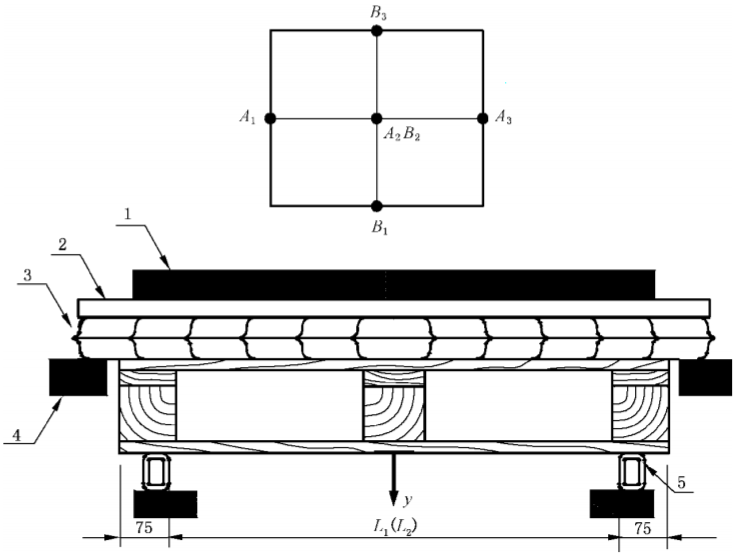

　　⑵支座布置：支座內邊緣（或中心線）距托盤外緣75 mm；試驗台麵應水平、剛性，避免台麵變形影響撓度測量。

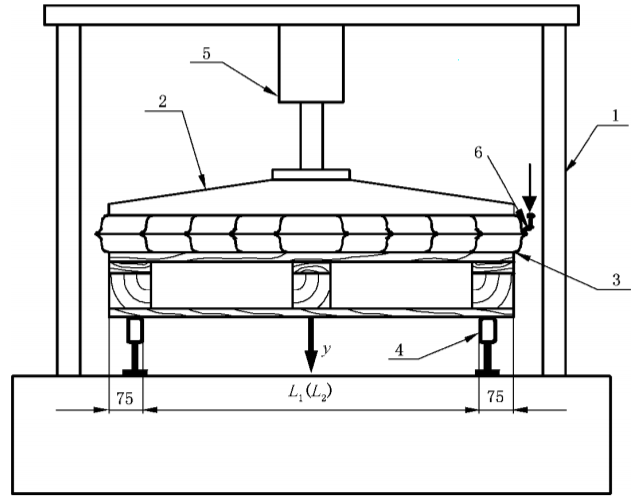

　　⑶氣囊選型與尺寸：加載頭為低壓/中壓封閉氣囊（提升袋/填充袋）。氣囊長寬應比托盤頂鋪板長寬各大約150 mm，充氣後應能與整個鋪板接觸；若氣囊側麵伸出托盤各邊或端麵>75 mm，應增設支撐梁以保持氣囊懸伸部分與鋪板上表麵平齊。

　　⑷氣囊壓力與升程：氣囊工作壓力應足以破壞所有待試托盤，經驗值不低於0.07–0.08 MPa；氣囊中部與邊緣膨脹量不一致時，應按膨脹量最小的區域選擇氣囊。為避免氣囊自身剛度影響數據，氣囊膨脹量應至少為導致托盤損壞所需膨脹量的2倍。

　　⑷加載控製：充氣或加載過程需控製加載量或試驗速度，確保過程穩定、可複現。

　　三試驗步驟

　　7a 抗彎強度

　　ⅰ在氣囊上逐步施加載荷（充氣或加載），直至托盤任一構件破裂或出現過度撓曲/變形；

　　ⅱ記錄該工況下的極限載荷值（單位：N 或 kN），作為托盤承受均勻柔性載荷的抗彎強度。

　　7b 抗彎剛度

　　ⅰ以7a測得的極限載荷的(1.5±0.5)%作為基準載荷；

　　ⅱ按GB/T 4995 表1確定滿載；

　　ⅲ在支座位置對應的A1、A2、A3（或B1、B2、B3）測點測量撓度 y，並在以下四個時刻記錄最大值：

　　a）加到基準載荷時；b）加到滿載時；c）滿載結束時；d）卸載結束時；

　　ⅳ剛度合格性按GB/T 4995 表1的性能極限判定。

　　四結果判定。

　　判定依據：

　　●強度：試驗中不得出現構件破裂或過度變形；以極限載荷表征能力；

　　●剛度：在規定載荷與四個測量時刻的撓度應滿足GB/T 4995對應限值。

　　建議包含：托盤規格型號、試驗方向與支座位置示意、氣囊型號/尺寸/工作壓力/升程、基準載荷與滿載、各測點撓度-時間曆程、極限載荷、剛度判定結果、試驗環境條件與設備信息、試驗日期與人員等，以便複現與追溯。

　　重要性與分析結論GB/T4996氣囊抗彎試驗通過模擬托盤在承受均勻柔性載荷時的表現，評估其在實際使用中的性能表現。通過對撓度值的測量和分析，可以確定托盤支撐剛度較低的方向，進一步指導優化設計。此外，試驗中使用的氣囊技術指標如尺寸、內壓和升程等，都是確保試驗準確性的關鍵因素。通過這些步驟和指標，可以係統地評估托盤的抗彎強度，確保其在不同載荷條件下的可靠性和安全性。
