GB/T 4996 托盤墊塊衝擊試驗

更新：2025-12-05 15:23:57 點擊：

項目介紹

　　GB/T 4996 托盤墊塊衝擊試驗，基於 GB/T 4996《聯運通用平托盤試驗方法》 這一國家標準的相關背景與結構，為此文章提供解讀與指引。

　　一、GB/T 4996 標準簡介

　　GB/T 4996 是中國國家標準之一，全稱為：GB/T 4996-XXXX 聯運通用平托盤試驗方法

　　該標準主要規定了用於 聯運通用平托盤（即物流運輸中常用的標準化木質、塑料或金屬托盤） 的各種 機械性能試驗方法，目的是評估托盤在運輸、堆碼、叉車操作等實際工況下的強度與耐用性。

　　二、托盤墊塊及其作用

　　在托盤結構中，“墊塊”（也稱為支腳、腳塊或支撐塊）通常是托盤底部用於 支撐整個托盤及承載貨物、分散壓力、便於叉車操作 的部件。它們可以是：

　　◆木質

　　◆塑料

　　◆金屬或複合材料製成

　　墊塊在托盤整體結構中起著關鍵作用，尤其是在 堆碼承載與衝擊吸收 方麵。

　　三、試驗內容（推測）與目的

　　雖然 GB/T 4996 標準本身是一個 試驗方法標準，它涵蓋了托盤的多項性能測試，比如：

　　1.堆碼試驗

　　2.抗彎試驗

　　3.剪切試驗

　　4.角跌落試驗

　　5.墊塊/支撐部件的相關試驗（可能包括衝擊）

　　但需注意的是，“墊塊衝擊試驗”可能並不是該標準中明確列出的一項獨立試驗項目名稱，而是屬於 托盤或其部件（如墊塊）在受到外力衝擊下的響應測試，例如：

　　●模擬 叉車搬運過程中的撞擊

　　●跌落或碰撞時墊塊的耐衝擊能力

　　●或者是 動態加載下墊塊的變形與恢複能力

　　因此，“GB/T 4996 托盤墊塊衝擊試驗” 很可能是指：

　　在 GB/T 4996 標準所涵蓋的試驗範疇內，針對托盤上的墊塊或支撐結構，在模擬實際使用中可能遇到的衝擊負荷條件下，所開展的某種力學性能測試。

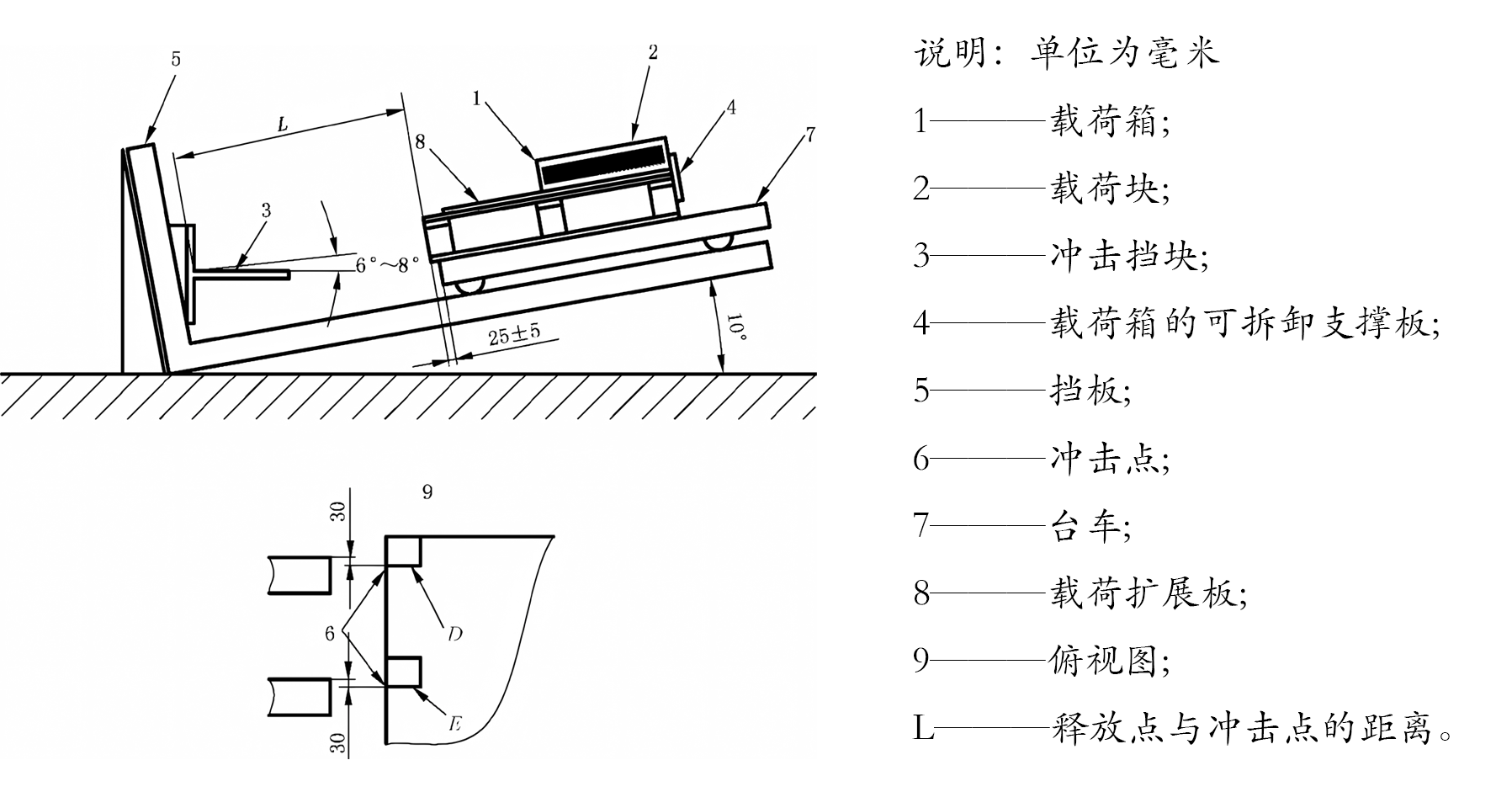

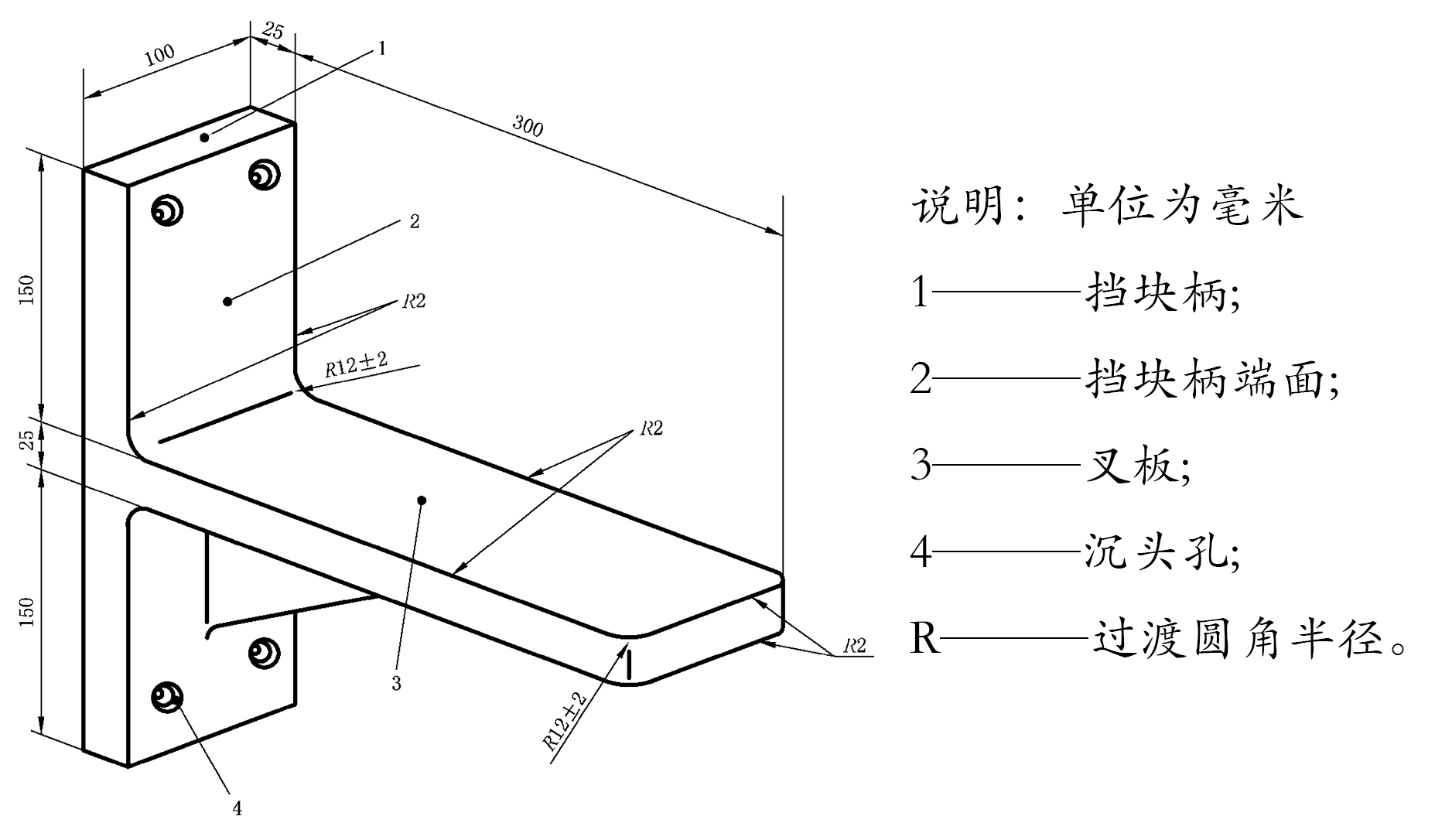

　　在進行具體的試驗操作時，首先需采用如圖所示的衝擊擋塊，並在如圖所示的斜麵衝擊試驗機上進行試驗。試驗開始時，將載荷塊小心地放置於平麵尺寸為（600±50)mmx(800±50)mm的載荷箱內。為了確保載荷能夠均勻分布，應利用長度至少與待測托盤鋪板長度相等的可拆卸支撐板，將載荷箱與載荷擴展板妥善地置於托盤頂鋪板的右側。在這一過程中，借助載荷擴展板的作用，必須確保試驗載荷分布在距離托盤左側端麵100mm以外的頂鋪板右側表麵上，同時，要嚴格保證試驗載荷的中心位於下行運動軌道的中心線上。

　　值得注意的是，試驗載荷是由載荷塊、載荷箱和載荷擴展板共同構成的，而台車的重量不應被包括在內。當托盤的前緣碰撞衝擊擋塊時，需精確控製台車與衝擊擋塊之間的距離，使其保持在25mm±5mm的範圍內。

　　如圖準確放置托盤，確保衝擊擋塊邊緣沿托盤移動方向的延長線能夠順利穿過墊塊D、E的前端麵。同時，衝擊擋塊叉板頂麵需高於台車頂麵75mm，並側向偏移30mm。

　　接下來，將托盤和台車一起沿斜麵向上提升至預設的L距離，然後平穩釋放。在每次撞擊發生後，需詳細記錄墊塊的位移情況以及衝擊凹痕的深度，並對其他可能存在的損傷情況進行全麵檢查。

　　按照GB/T4995-2014第10章所規定的試驗次數反複進行上述步驟，並且沿托盤另一方向的水平軸線也進行同樣的試驗。這樣做的目的是為了全麵、多角度地評估墊塊、縱梁及其連接件的抗衝擊性能，確保其在各種可能的衝擊情況下都能保持穩定的性能表現，從而為實際應用提供堅實的數據支撐和保障。

　　重要性及結論

　　GB/T4996墊塊衝擊試驗用於評估倉儲設備在外力衝擊下的性能。通過模擬叉車貨叉的衝擊，測試墊塊、縱梁及其連接件的耐撞性，確保貨物和設備的穩定性與安全性。試驗步驟包括在斜麵衝擊試驗機上進行測試，控製載荷分布與條件。記錄撞擊後的墊塊位移、凹痕深度及其他損傷，分析材料與結構強度。重複試驗並統計結果，為產品設計改進提供數據支持，提高托盤抗衝擊能力，延長使用壽命。

　　四、補充說明

　　如果您實際想了解的是：

　　▲托盤整體衝擊試驗方法

　　▲托盤跌落試驗

　　▲托盤支腳/墊塊的疲勞或力學性能測試

　　▲或者是某一類 塑料/木質墊塊的抗衝擊性能測試方法

那麽除了 GB/T 4996，還可能需要參考以下相關標準：

標準號	標準名稱	相關性
GB/T 4995	聯通通用平托盤性能要求	與GB/T 4996配套，規定托盤性能指標
GB/T 15234	塑料平托盤	若墊塊為塑料材質，可參考其測試要求
GB/T 2934	聯運通用平托盤主要尺寸及公差	規定托盤基本結構，間接影響墊塊設計
ISO 8611係列	國際標準，關於平托盤的測試方法	可作為技術參考，與國際接軌
